HIWIN上银 FSW 上银轧制丝杆精度
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 FSW 上银轧制丝杆精度，-HIWIN上银 FSW 上银轧制丝杆精度-HIWIN上银 FSW hiwin丝杆如何润滑 上银的滚珠丝杠是一种卓越的机械传动装置，具有出色的性能和可靠的品质。它采用高精度的滚珠和丝杠，确保了平稳而精确的运动。无论是在工业制造领域还是科学研究领域，上银的滚珠丝杠都表现出色，成为许多行业的首选。它具有优异的刚性和耐久性，能够承受高负荷和高速运动。不仅如此，上银的滚珠丝杠还具有较低的摩擦和噪音，使得机器能够运行更加平稳和静谧。无论是用于线性运动-HIWIN上银 FSW 上银轧制丝杆精度--HIWIN上银 FSW 上银轧制丝杆精度-
HIWIN上银 FSW 上银轧制丝杆精度 产品参数

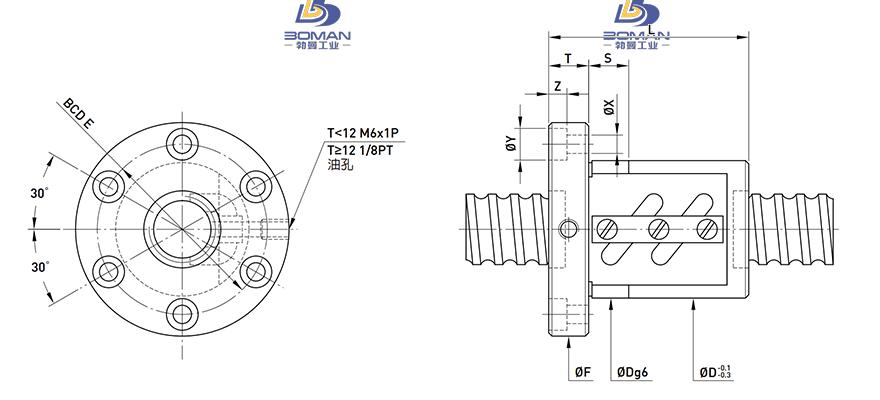

尺寸 单位：mm
| 丝杠轴外径 | 12 |
|
| 导程 | 4 |
|
| 丝杠轴底径 | 9.792 |
|
| 滚珠节圆直径 | 12.25 |
|
| 钢球直径 | 2.381 |
|
| 精度等级 | ||
| 螺母直径 | 30 |
|
| 法兰直径 | 50 |
|
| 螺母长度 | 44 |
|
| 螺母安装 | PCD | 40 |
| 额定动负载 | CaN | 511 |
| 额定静负载 | C0aN | 893 |
| 有效圈数 | 3.5x1 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 4.5 |
|
| 法兰安装孔沉孔直径 | 8 |
|
| 法兰安装孔沉孔深度 | 4 |
|
| 轴向刚度 | KNm | 9 |
HIWIN上银 FSW 上银轧制丝杆精度此型号部分数据来源于NSK N1009BTCC1P4 NSK180TAC29D L轴承规格尺寸
